寬度W

16

mm

長度L

24

mm

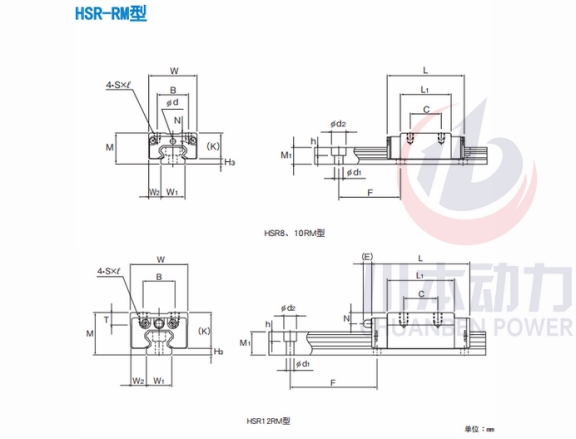

LM滑塊尺寸

B

10

mm

C

10

mm

S*l

M2*2.5

mm

L1

15

mm

T

-

mm

K

8.9

mm

N

2.6

mm

E

-

mm

潤滑孔d

2.2

mm

油嘴

-

mm

H3

H3

2.1

mm

LM導軌尺寸

寬度W1±0.05

8

mm

W2

4

mm

高度M1

6

mm

孔距F

20

mm

d1*d2*h

2.4*4.2*2.3

mm

長度*Max

975

mm

基本動額定載荷

C

1.08

kN

基本靜額定載荷

C0

2.16

kN

靜態(tài)容許力矩

MA單滑塊

0.00492

kN-m

MA雙滑塊

0.0319

kN-m

MB單滑塊

0.00492

kN-m

MB雙滑塊

0.0319

kN-m

MC單滑塊

0.00727

kN-m

重量

LM滑塊

0.012

kg

LM軌道

0.3

kg/m
